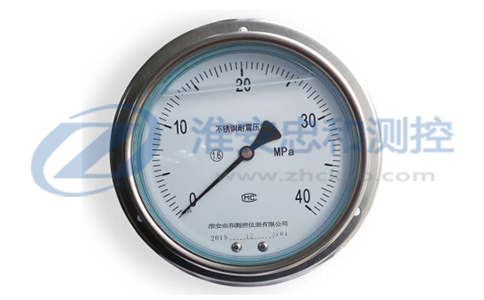

YN/YTN系列不銹鋼耐震壓力表外殼與測量元件材質均采用不銹鋼材質制成，應用于被測量介質及現場環境有腐蝕性的場合；而在表殼內灌沖阻尼油（硅油、甘油）和配置緩沖裝置等措施，具有良好的耐震性能。適用于被測量介質的壓力有強烈的脈沖變化或者壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場合。不銹鋼耐震壓力表主要用于冶金、電力、石油化工、輕工機械等工業部門對密閉系統中壓力的檢測。
一、不銹鋼耐震壓力表技術參數：
1.表盤直徑：Φ40；Φ50；Φ60；Φ100；Φ150；Φ200
2.使用環境溫度：硅油-25~55℃，甘油-5~55℃
3.溫度影響：不大于0.4％/10℃（使用溫度偏離20±5℃）
4.外殼保護等級：IP64
5.抗工作環境振動：V.H.4級
6.材質：A殼體材質：0Cr18Ni9（304）
B元件材質：0Cr18Ni9（304）；0Cr17Ni12Mo2（316）
7.接口螺紋：標準螺紋M10*1(Φ40 Φ50 )；M14*1.5(Φ60)；M20*1.5（Φ100，Φ150，Φ200）
特殊螺紋：G1/4 G1/2 NPT1/4 NPT1/2 PT等規格螺紋可特殊訂制
二、不銹鋼耐震壓力表外形尺寸及測量范圍：

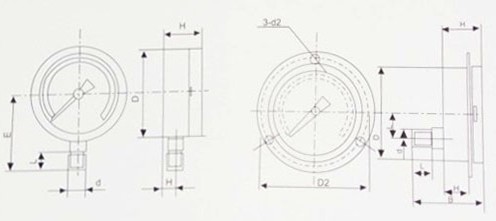

外形尺寸
型號、結構形式、標度范圍、精度等級
| 型 號 | 結構形式 | 標度范圍（MPa） | 精度等級 |
| YTN-60 | 徑向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10;0~16;0~25;0~40 |
2.5 |
| YTN-60ZT | 軸向帶邊 | ||
| YTN-60B | 徑向 | ||
| YTN-63B | 軸向帶邊 | ||
| YTN-100 | 徑向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10; 0~25; 0~40;0~60 |
1.6 |
| YTN-100ZT | 軸向帶邊 | ||
| YTN-100B | 徑向 | ||
| YTN-103B | 軸向帶邊 | ||
| YTN-150 | 徑向 |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5; 0~4;0~6;0~10; 0~25; 0~40;0~60;0~100 |
|
| YTN-150ZT | 軸向帶邊 | ||
| YTN-150B | 徑向 | ||
| YTN-153B | 軸向帶邊 |
| 型號 | D | H | H2 | B | d 2 | d 0 | d | L | H1 |
| YTN-60 | Ф60 | 32 | 13 | 55 | M14*1.5 | 14 | |||
| YTN-60ZT | 0 | 65 | 4.5 | 76 | 22 | ||||
| YTN-60B | 32 | 13 | 55 | ||||||
| YTN-63B | 0 | 65 | 4.5 | 76 | 22 | ||||
| YTN-100 | Ф100 | 44 | 18 | 90 | M20*1.5 | 20 | |||
| YTN-100ZT | 30 | 90 | 5.5 | 118 | 27 | ||||
| YTN-100B | 44 | 18 | 90 | ||||||
| YTN-103B | 30 | 90 | 5.5 | 118 | 27 | ||||
| YTN-150 | Ф150 | 44 | 18 | 120 | M20*1.5 | 20 | |||
| YTN-150ZT | 55 | 95 | 5.5 | 165 | 27 | ||||
| YTN-150B | 44 | 18 | 120 | ||||||
| YTN-153B | 55 | 95 | 5.5 | 165 | 27 |

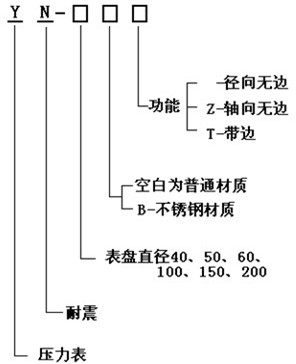

三、產品選型
選型說明：功能選型中“T”僅適用于Φ60 Φ100 Φ150表盤的壓力表
