差動遠傳壓力表用途說明
YTT-100B/YTT-150型差動遠傳壓力表是二線制本質安全型隔爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。耐震型差動遠傳壓力表帶上阻尼器后，可測量現場介質壓力有脈動、管路或者設備有震動的介質的壓力。差動遠傳壓力表帶上隔膜體后可測量粘度大、易結晶、有雜質、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的0-10mA或4-20mA直流信號，可以與DDZ-II或DDZ-III型變送單元組合儀表中的顯示、記錄、調節儀表聯網用，組成自動記錄、調節、控制系統。差動遠傳壓力表適用于石油化工、治金、電站，輕工等部門使用。
差動遠傳壓力表技術參數：
1、測量范圍：見型號規格表
| 產品名稱及型號 |
輸出信號 與負載電阻 |
測量范圍：MPa | 精度等級 | |
|
差動遠傳壓力表 不銹鋼差動遠傳壓力表 |
耐震差動遠傳壓力表 不銹鋼耐震差動遠傳壓力表 |
|||
|
YTT-150A YTT-100BA |
YNTT-150BA-Z或 YNTT-150BA YNTT-100BA |
0-10mADC ≤1KΩ |
-0.1~0;-0.1~0.06;-0.1~0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9; -0.1～1.5;-0.1～2.4;0~0.1;0～0.16; 0～0.25;0～0.4;0～0.6;0～1.0; 0～1.6;0～2.5;0～4.0;0～6.0; 0～10;0～16;0～25;0～40;0～60 |
± 1.6% |
|
YTT-150 YTT-150B YTT-100B |
YNTT-150B-Z或 YNTT-150B YNTT-100B |
4-20mADC ≤250Ω |
||
2、YTT-100、YTT-150、YTT-150-Z型供電電源:24VDC由配電器供電。
3、工作環境：儀表工作溫度：-25℃~55℃，相對濕度不超過80%。
4、耐震型儀表工作環境振動頻率不大于25Hz，振幅不大于0.3mm。
5、產品帶隔膜體連接為隔膜型差動遠傳壓力表或者隔膜型耐震差動遠傳壓力表均可提供

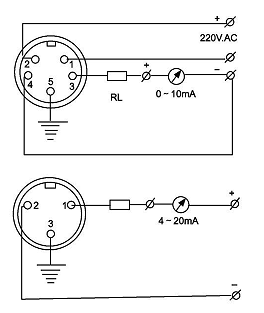

差動遠傳壓力表接線示意圖：
